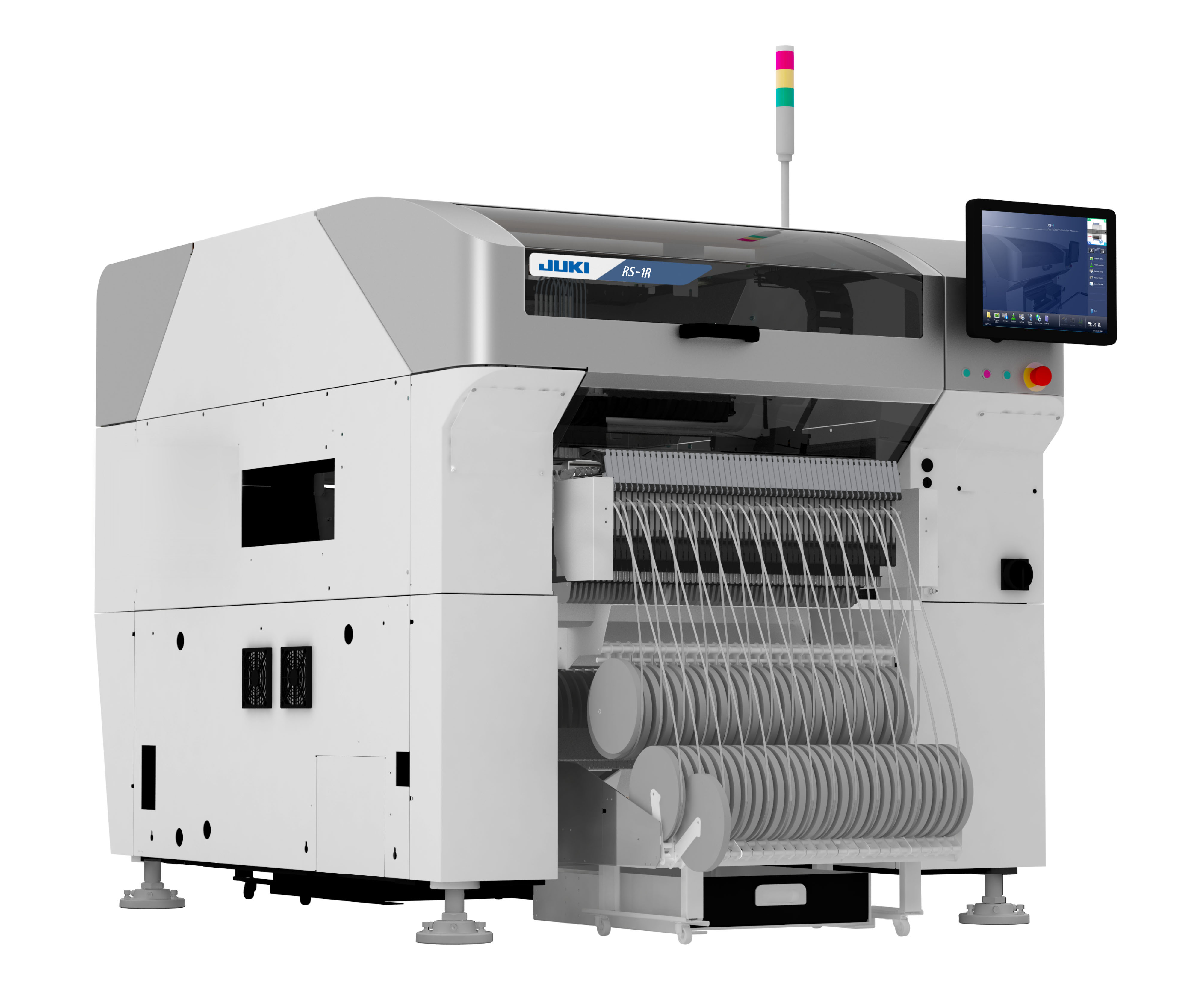

Para el método de operación de mounter de inmersión, muchas personas que solo contactan no se entienden demasiado bien, algunos operadores de montañismo antiguos en la montaña varias partes al mismo tiempo también son medios conocimientos, por lo que es fácil parecer conducir a la falla del sistema, las siguientes pequeñas a Todos introducen el análisis de la montaña de cada componente importante, por lo que pueden ayudar a más personas al funcionamiento razonable de la montaña.
Uno, el anfitrión
1. Interruptor de alimentación principal: active o apague la potencia de mainframe.
2, visual visual: la pantalla China mueve una lente para analizar la imagen obtenida o componentes y marcas del desarrollo de identificación.
4. Luz de advertencia: indica las condiciones técnicas de operación cuando la bonda automática está en verde, amarillo y rojo.
Verde: la máquina está en operación automática
Amarillo: Error (el retorno al origen entre no se puede ejecutar efectivamente, el error de selección, falla del sistema de identificación, etc.) o equipos de enclavamiento generados.
Rojo: la máquina está en una parada de emergencia (cuando se presiona la máquina o el botón de parada YPU)
Botón de parada de emergencia: presionar este botón inmediatamente desencadena una parada de emergencia.
II. Asamblea de cabeza de trabajo
1. Conjunto de cabezal de trabajo: se mueve en dirección XY (o dirección X) para recoger piezas del alimentador y montarlas en la PCB.
2. Trabaje el ensamblaje del cabezal para el mango en movimiento: cuando se puede levantar el control del servo sistema, puede usar su mano en cada dirección de desarrollo, así como moverse, al mover el ensamblaje de la cabeza de trabajo a mano generalmente usa esta manija.
Tercero, el sistema de visión
1. Lente en movimiento: se usa para identificar la marca en la placa de circuito impreso o rastrear la ubicación o las coordenadas de la toma.
Lente independiente: se utiliza para identificar componentes, principalmente aquellos con pines QPF.
3. Componente de Backlight: cuando es identificado por la lente de visión independiente, el elemento se ilumina desde la parte posterior.
4. Las piezas láser: mediante el uso del haz láser, se pueden usar para llevar a cabo la identificación de piezas técnicas, principalmente piezas de hoja.
Lente multi-video: puede identificar una variedad de piezas para acelerar la velocidad de identificación.
Cuatro, plataforma de alimentación
Con alimentador de carga, alimentador a granel y alimentador de tubo (alimentador de múltiples tubos), que se puede instalar en la plataforma de alimentación delantera o trasera de la montaña.
V. estructura del eje
X: El conjunto del cabezal móvil es paralelo a la dirección de transferencia de PCB.
E Eje Y: Asamblea del cabezal de trabajo de gestión móvil con transmisión de PCB una dirección para perpendicular.
Eje Z: controle la altura del conjunto de la cabeza de trabajo.
Eje R: controle la rotación del eje de la boquilla del conjunto del cabezal de trabajo.
Eje W: ajuste el ancho de la pista de transporte.
Seis, componentes de la pista de transporte
1. Mayor tapón
2. Pin de ubicación
3. En piezas empujando
4.Enconconizar
5. Placa de empuje de arriba
6. Ejector de supresión
7.
Estación de boquilla: permite el intercambio automático de boquillas. 16 boquillas se pueden cargar en total, 7 boquillas estándar y 9 opcionales.
Ocho. Componentes de fuente de aire: incluido el filtro de aire, el botón de ajuste de presión de aire y el medidor de presión de aire.
Ix. Componentes de entrada y operación
1. Piezas de programación de YPU
Botón Ready: Liberación anormal de parada, Servo System entra en vigencia.
2.pinio
